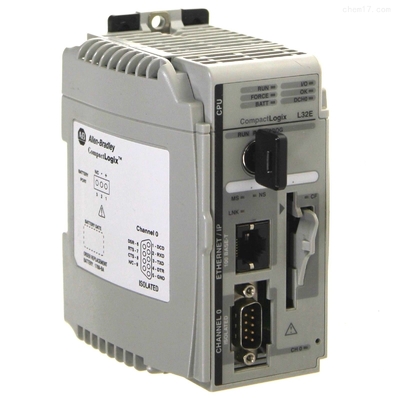

1769-L32E ALLEN BRADLEY CompactLogix 750KB Enet Steuerungsmodul

Der CompactLogix Modular Controller mit der Bauteilnummer 1769-L32E ist ein Programmierbarer Automatisierungscontroller (PAC), der von Allen-Bradley hergestellt wird.Die Steuerung wird häufig in Maschinensteuerung und mittleren Prozessanwendungen verwendetDer Controller verfügt über einen eingebauten RS232- und einen Ethernet-Kommunikationsanschluss.

Die Standardkonfiguration der RS232-Schnittstelle ist DF1 Full Duplex, 19,2 Kbps, keine Parität, Station Adresse 0, kein Handschlag, BCC Fehlererkennung, automatische Erkennung der eingebetteten Antwort, 8 Datenbits,und 1 Stop Bit. Diese Standardkonfiguration kann manuell konfiguriert werden, um eine erste Kommunikation mit dem Gerät herzustellen.Autokonfiguration kann verwendet werden, um Kommunikation automatisch zu erkennen EinstellungenDer RS232-Anschluss kann auch als ASCII-Protokollschnittstelle konfiguriert werden, um Barcode-Instrumente zu verbinden, die häufig in Fertigungsprozessen verwendet werden.

Ethernet-Kommunikation erfordert eine erste Konfiguration, die mit BOOTP-DHCP oder dem Download über die RS232-Schnittstelle durchgeführt werden kann.Ein Ethernet-Kabel ist erforderlich, um den Controller mit dem BOOTP-Host zu verbinden.

Der kompakte Logix-Controller von Allen-Bradley 1769-L32E ist in einem einzigartigen, kompakten und kostengünstigen Paket mit einem (1) Ethernet- und einem (1) seriellen Kommunikationsanschluss ausgestattet.Es kann über ein 1747-CP3- oder 1756-CP3-Kabel oder ein Ethernet-Kabel mit dem Gerät verbunden werdenEs verfügt über einen integrierten Benutzerspeicher von 750 KB und kann mit CompactFlash-Karten, Modellnummer 1784-CF128, erweitert werden.

Die 1769-L32E verfügt über eine austauschbare Batterie mit der entsprechenden Bauteilnummer 1769-BA.Die Steuerung unterstützt die Installation von bis zu sechzehn (16) kompakten E/A-Modulen mit bis zu drei 1/O-Gruppen, die über zwei Ausbaukabel verbunden sind.Die 1769-L32E verfügt über einen (5 Volt) Gleichstrom von 850 mA und eine Wärmeabgabe von bis zu 6,5 Watt.Die DIN-Behälter haben eine Betriebswirkung von 30 G und eine Nichtbetriebswirkung von 50 G., während das Panel einen Einschlag von 30 G im Betriebsmodus und 50 G im Nichtbetriebsmodus hat.

Der 1769-L32E-Steuergerät hat eine Schwingungsgeschwindigkeit von 5 G im Betriebsmodus.Die Betriebstemperatur des 1769-L32E liegt zwischen 0 und 60 Grad Celsius, eine Lagertemperatur von -40 bis 85 Grad Celsius (-40 bis 185 Grad Fahrenheit) und eine relative Luftfeuchtigkeit von 0 bis 95%.Die Logix-Steuerung verfügt über eine Reihe zertifizierter Emissionswerte (CISPA11) und hat ein einzigartiges offenes GehäuseDie empfohlene Leitungsgröße für Strandleitungen liegt zwischen 22 und 16 AWG, während feste Leitungen zwischen 22 und 14 AWG sein sollten.Das Modul wiegt ca. 2 Pfund und misst 8x8x5 Zoll..

Die CompactLogix 1769-Serie dient als Migrationsplattform für die älteren Allen Bradley PLC-Serie, PLC5 und SLC500.Sicherstellen, dass die bisherigen Prozessorkapazitäten erhalten und verbessert werden.
Der Prozessor 1769-L32E kann bis zu sechzehn (16) kompakte I/O-Module aufnehmen.Der Controller verfügt über einen integrierten Speicher von 750 Kilobytes und kann durch Installation einer 1784-CF64 oder 1784-CF128 CompactFlash-Karte an einen nicht flüchtigen Speicher angeschlossen werden. Der Controller verwendet 1769-BA, um den Benutzerspeicher zu reservieren. Vermeiden Sie eine vollständige Entladung der Batterie, da dies den Benutzerspeicher, einschließlich Benutzerprogramme, auslöschen kann. Verwenden Sie einen nicht flüchtigen Speicher, um solche Ereignisse zu verhindern.
