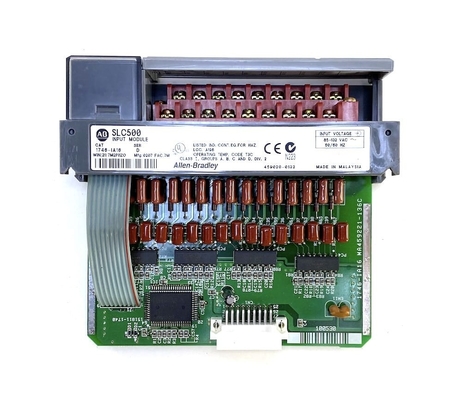

1746-IA16 ALLEN BRADLEY Wechselstrom-Eingangsmodule für den SLC 500

Das Allen-Bradley 1746-IA16 ist ein Wechselstrom-Eingangsmodul, das für die Verwendung als Bestandteil der SLC 500-Steuerplattform kompatibel ist.Dieses Eingangsmodul hat sechzehn (16) Kanäle, die AC-Signalspannungsbereich von 85-132 VAC akzeptieren.

Eingangsmodule sind notwendige Komponenten eines Programmierbaren Logikcontrollers (PLC), da sie eine Echtzeit-Schnittstelle zu diskreten Geräten im Prozess bieten.Es stellt den tatsächlichen Zustand der Signalvorrichtungen für die Referenz des Steuergeräts für die Verarbeitung der Logik dar. Die meisten PLC-Systeme führen den Eingabescan als primäre Phase zur Ausführung eines Benutzerprogramms durch. Wenn keine Eingabesignale erkannt werden, hat der Controller keine Referenz zur Ausführung des Programms.

Dieses Wechselstrom-Eingangsmodul verfügt über zwanzig (20) Endgeräte. Alle Endgeräte werden mit den Endgeräten 18 und 19 als intern verbundene Commons verwendet.Der Endblock dieses Moduls ist abnehmbar und ermöglicht den Austausch des Eingangsmoduls, wobei die Wiederverbindung der Eingangsendungen nicht erforderlich ist..

Es verfügt über einstellbare Parameter, um den Betrieb des Moduls zu optimieren.Dieses Modul kann in einer festen Hardware oder einem modularen Hardware-Stilcontroller installiert werden, lokal oder in einem Erweiterungsregal.

Dieses Modul gehört zum SLC 500 AC-Eingangsmodul mit einer Betriebsspannungsklasse von 100-120 VAC. Für den Betrieb mit einer Spannung von 200/240 VAC ist die Teilnummer 17460IM16.Beide Module bieten keine internen SchutzschaltkreiseJede Wechselstrom-Eingangseinrichtung, die an dieses Modul angeschlossen wird, muss mit dem Einlaufstrom des SLC 500-Eingangsstroms kompatibel sein.

Das Allen-Bradley 1746-IA16 wiegt 0,34 kg und hat 5 x 2 x 6 (13 cm x 5 cm x 15 cm) Abmessungen.Das Modul verfügt über eine Einstiegssignalspannungskategorie von 100 ‡ 120 V Wechselstrom mit 16 Punkten pro gemeinsamen und 16 EingängenDie 1746-IA16 ist eine Allzweck-Eingangsanwendung. Die Montage ist Chassis-Typen und hat 16 Kanäle. Die Betriebsspannung reicht von 85 ‡ 132V Wechselstrom-Eingangssignal.Es verfügt über ein 16-Kanal-digitales Wechselstrom-Eingangsmodul für einen programmierbaren Controller. Die Betriebsspannung beträgt 85 ¢ 132 V AC bei einer Betriebsfrequenz von 47 ¢ 63 Hz. Der Rückwärtsstromverbrauch bei 5 V Gleichstrom beträgt 0,085 mA und bei 24 V Gleichstrom 0,0 A.

Das Signal für die ON-Verzögerung beträgt maximal 35 ms und das Signal für die OFF-Verzögerung maximal 45 ms. Die maximale OFF-Spannung beträgt 30 V AC und der OFF-Strom 2 mA.Der Eingangsstrom bei 120 V Wechselstrom beträgt 12 mADie 1746-IA16 verfügt über eine Einströmungszeit von maximal 500 Mikrosekunden und einen maximalen Einströmungsstrom von 0,8 mA.
