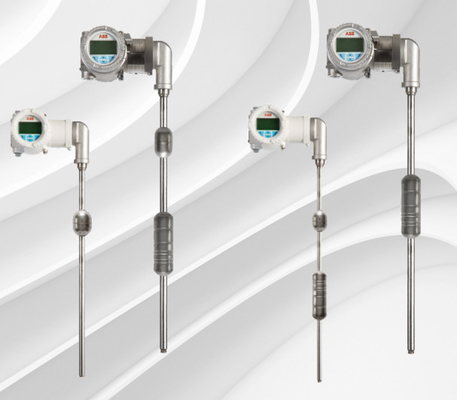

ABB LMT100 magnetostrictive Level Transmitter Hochgenauigkeit Flüssigkeitslevel und Schnittstellen-Level-Erkennung

Eigenschaften
• Hohe Genauigkeit: 0,01 % der vollen Skala oder ±1,27 mm
• Keine Neukalibrierung erforderlich: Stellen Sie sie ein und vergessen Sie sie
• Überlegener Sensor (Patent Nr. 5),473,245)
• Lokale Anzeige mit HMI-Display
• Doppelfachgehäuse mit separatem Feldterminal
Abteilung
• Schleife mit einer Sondenlänge von 22 m (75 ft)
• Gesamt- und/oder Schnittstellenmessung
• Druck auf 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Temperaturbereich: zwischen 195,5 und 426,6 °C
mit Optionen
• Ersatzbare/aufrüstbare Feldelektronikmodule
• Ein eingebautes RFI/EMI-Filter
• Digitale Kommunikation
• 4 bis 20 mA HART®-Ausgang
• HART 7 und FOUNDATIONTM Fieldbus ITK6.3.0
• Globale Genehmigungen für gefährliche Standorte und SIL 2/3-fähig

Elektronischer Sender
Wiederholbarkeit ± 0,005 % der vollen Skala oder 0,31 mm (0,012 Zoll), je nachdem, welcher Wert größer ist
Nichtlinearität ± 0,01 % der ganzen Skala oder 0,86 mm (0,034 Zoll), je nachdem, welcher Wert größer ist
Messgenauigkeit ±0,01 % der gesamten Skala oder 1,27 mm (0,050 Zoll), je nachdem, welcher Wert größer ist1
Versorgungsspannung 12 bis 43 V Gleichstrom für 4 bis 20 mA HART-Schleife, 9,0 bis 32 V Gleichstrom für Foundation Fieldbus
Ausgang/Kommunikation 4 bis 20mA HART7 oder FOUNDATION Fieldbus ITK 6.3.0
Benutzeroberfläche Interaktive Anzeige, DTM, EDDL, FDI mit NE107-Messaging
Schreibschutz Hardwareschalter und Softwareschalter
Stromverbrauch 4 bis 20 mA bei 36,0 V Gleichspannung 3,6 mA 0,13 W; 21 mA 0,76 W
bei 12,0 V Gleichspannung 3,6 mA 0,043 W; 21 mA 0,25 W
HART-Modus (4.0mA) bei 36,0 V Gleichstrom 0,144 W
bei 12,0 V DC 0,048 W
FF-Modus (17 mA) bei 9,0 V Gleichstrom 0,153 W
bei 32,0 V Gleichstrom 0,544 W
Maximaler Leitungswiderstand von 4 bis 20 mA bei 36,0 V Gleichstrom und 21 mA, 1142 Ω*
bei 24,0 V Gleichstrom und 21 mA, 571 Ω
bei 13,5 V Gleichstrom und 21 mA, < 72 Ω**
**Die maximal zulässige HART-Kommunikation beträgt 700 Ω
**Siehe Strom-/Widerstandsdiagramm
HART-Modus (4mA) < 650 bis 700 Ω
FF-Modus (17mA) bei 32,0 V Gleichstrom, 1500 Ω.
bei 9,0 V Gleichstrom, 50 Ω.
Polaritätsschutz 4 bis 20 mA, Diode in Serie mit Schleife, FOUNDATION Fieldbus und Profibus PA, polaritätsunempfindlich
Aktualisierungsrate 10 Messungen pro Sekunde
Mindestmessspannweite 76,2 mm (3.0 Zoll), wenn eine kleinere Spannweite erforderlich ist, die Fabrik zu konsultieren
Dämpfungsfeld verstellbar, Reichweite: 0 bis 60 s
Alarmausgang Für 4 bis 20 mA: NE43, Software oder Hardware wählbar.
Überspannungsschutz Integraler Überspannungsschutz mit Optionscode S1, der IEC61000-4-5, 1kV/2kV, Kriterien B entspricht
Umgebungstemperatur von 40 bis 85 °C (von 40 bis 185 °F)
Luftfeuchtigkeit von 0 bis 100 % RH
Linearisierung 21 Punkte verfügbar
Temperatursensor (optional) 1000 Ohm Pt RTD, Optionscode SER oder STL
Temperaturtoleranzklasse IEC 60751 Klasse B, ± 0,3+0,005 [t]) zwischen 70° und 230 °C
Gehäuse Doppelkabine
Gehäusematerial Gegossenes Aluminium mit niedrigem Kupfergehalt mit Pulverbeschichtung oder 316 rostfreiem Stahl
Fernsender Standardfernstrecken von 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Material der Kennzeichnung des Geräts AISI 316 Edelstahl
Elektrische Verbindung Zwei M20 x 1,5 oder zwei 1⁄2in FNPT, Adapter und Busanschlüsse ebenfalls erhältlich
Eintrittsschutz IP66, NEMA 4X
1 Die Messgenauigkeit wird unter Fabrikumgebungsbedingungen (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) mit Hilfe eines Kalibriermagneten erfasst.
von anderen Faktoren wie Floathysterese, Installation, Prozessbedingungen und Umgebungsbedingungen beeinflusst werden.
2 Einige Genehmigungen können unterschiedlich sein.
Sensorröhre
Standardoptionen
Material 316/L Edelstahllegierung 20, Hastelloy® C276, PFA®TEFLON® mit Verkleidung, andere auf Anfrage
Prozesstemperatur ¥195,5 bis 121,1 °C (¥320 bis 250 °F) bis 427 °C (800 °F) mit Optionen
Prozessdruck ¥1,0 bis 124,1 bar @ 149 °C (¥14,7 bis 1800 psig @ 300 °F) maximal 165,47 bar (2400 psig) mit HP-Sonde
Sondenlänge 304,8 mm bis 9,14 m (1 bis 30 ft) 22,86 m (75 ft) maximal w/ W7 flexible Sonde in Sensorwell
Sondenlänge
Toleranz
±3,2 mm (0,125 Zoll) bis zu 3,0 m (10 Fuß); ±6,4 mm (0,25 Zoll) bis zu 6,0 m (20 Fuß);
± 9,0 mm (0,35 Zoll) bis 9,0 m (29,5 Fuß); +/?? 25,4 mm (1,0 Zoll) bis 22,86 m (75 Fuß)
Montage 3⁄4 in MNPT-Verdichtungsanlagen, Gewindeanlagen, lose Flansche und geschweißte Flansche
Prozessverbindungen ebenfalls verfügbar
