Hersteller: MTL Instruments

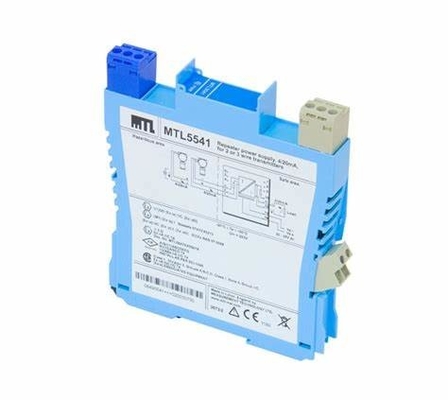

Produktnummer : MTL5541
Typ des Produkts: Stromversorgung für Repeater
Anzahl der Kanäle: 1
Standort des Senders: Zone 0, IIC, T4?? 6 Gefährdungsgebiet, falls entsprechend zertifiziert Div. 1, Gruppe A Gefährdungsgebiet
Schaltkreislaufwellen im sicheren Bereich: < 50 μA von Spitzen bis Spitzen
Übertragungsgenauigkeit bei 20 °C: besser als 15 μA
Temperaturverschiebung: < 0,8 μA/°C
Reaktionszeit: innerhalb von 50 μs bis zu 10% des Endwerts
Unterstützte Kommunikation: HART® (nur Endgeräte 1 und 2)
LED-Anzeige: Grün: Leistungsanzeige
Maximaler Stromverbrauch (mit 20mA-Signal): 51mA bei 24V
Abmessungen (LxWxH): 1,58 cm x 10,98 cm x 12,36 cm
Gewicht: 0,11 kg
Der MTLx541 liefert eine vollständig schwimmende Gleichstromversorgung für die Energiezufuhr eines konventionellen 2- oder 3-drahtigen 4/20mA-Senders, der sich in einem Gefahrenbereich befindet,und wiederholt den Strom in einem anderen schwimmenden Stromkreis, um eine sichere Zone Last zu fahrenFür HART 2-Draht-Sender erlaubt das Gerät bidirektionale Kommunikationssignale, die auf dem Schleifstrom von 4/20mA überlagert sind.Die MTLx541S fungiert als Stromschwimmer für eine Verbindung in den Sicherheitsbereich, anstatt einen Strom in die Last zu leiten.
Gefährdete Bereiche | Signalbereich: 0-24 mA (einschließlich Überbereich); Spannung des Senders: 16,5 V bei 20 mA |
Ausgang aus dem sicheren Bereich | Signalbereich: 4-20 mA; Unter-/Über-Bereich: 0-24 mA; Lastwiderstand: 0 bis 360Ω @ 24 mA oder 0 bis 450Ω @ 20 mA; Stromsink: 600Ω max.; Höchstspannungsquelle: 24 VDC; Ausgangswiderstand: > 1 MΩ |
Leistungsbedarf | 20 bis 35 VDC. |
Reaktionszeit | Siedelt innerhalb von 50 μs bis zu 10% des Endwerts |
Aktueller Verbrauch | 51 mA @ 24V |
Maximale Energieverschwendung | 0.7 W @ 24 VDC, 1,0 W @ 24 VDC |
Isolation | n 250 V Umlaufstrom, bei mindestens 1500 V Umlaufstrom zwischen den Endgeräten des Sicherheitsbereichs und des Gefahrenbereichs geprüft; 50 V zwischen den Schaltkreisen des Sicherheitsbereichs und der Stromversorgung |
Übertragungsgenauigkeit bei 20 °C | mit einer Leistung von mehr als 15 μA |
LED-Anzeiger | Grün: Leistungsanzeige |
Temperaturgrenzen | Betrieb: -6 bis 140°F (-20 bis 60°C); Lagerung: -40 bis 176°F (-40 bis 80°C) |
Temperaturverschiebung | < 0,8 μA/°C |
Luftfeuchtigkeit | 5 bis 95% pH |
Montierung | T-Abschnitt 35 mm DIN-Schiene (7,5 oder 15 mm) nach EN 50022 |
Endgeräte | mit einer Breite von mehr als 10 mm |
Beschreibung der Sicherheit | Vo= 28 V, Io= 93 mA, Po= 651 mW, Um= 253 RMS oder Gleichstrom |
Gewicht | 150 g |
