Hersteller: MTL Instruments
Produktnummer : MTL5531
Typ des Produkts: Schnittstelle für Vibrationswandler
Anzahl der Kanäle: 1
Sensortyp: 2- oder 3-drahtartiger Vibrationswandler
Standort der Signalquelle: Zone 0, IIC, T4?? 6 Gefährdungsgebiet, falls entsprechend zertifiziert Div. 1, Gruppe A Gefährdungsgebiet
Eingabe für Gefahrenbereiche: Eingabeimpedanz (Terminal 2 und 3): 10k?
Stromversorgung des Transduzors, 2-Draht: 3,3 mA (nom.) für 2-Draht-Sensoren, benutzerwählbar per Schalter
Signalbereich: Mindest ¥20V, Maximum ¥0,5V
Gleichstromübertragungsgenauigkeit bei 20°C: <±50mV
LED-Anzeige: Grün = Leistungsanzeige
Versorgungsspannung: 20 bis 35 V
Maximaler Stromverbrauch (10mA Übertragerlast): 65mA bei 24 V
Maximale Leistungsaufnahme innerhalb der Einheit: 1,33 W
Gewicht: 0,11 kg

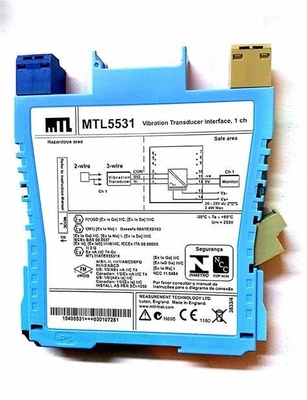

MTL 5531 wiederholt ein Signal eines Vibrationssensors in einem gefährlichen Bereich und liefert einen Ausgang für ein Überwachungssystem im Safe
- Das ist ein Gebiet.Die Schnittstelle ist kompatibel mit 3-drähtigen Wirbelstromsonden und Beschleunigungsmessern oder 2-drähtigen Stromsensoren.
hergestelltvonein Schalter an der Modulseite.
Sensortyp | mit einer Breite von mehr als 10 mm |
Standort der Signalquelle |
Zone 0, IIC, T4?? 6 Gefährdungsgebiet, wenn entsprechend zertifiziert Division 1, Gruppe A Gefährdungsort |
Einspeisung des Gefährdungsbereichs |
Eingangsimpedanz (Terminals 2 und 3): 10kΩ |
Stromversorgung des Wandlers, 2-draht | 3.3mA (nominal) für 2-Draht-Sensoren, benutzerwählbar per Schalter |
Signalbereich | Mindestens ¥20V, maximal ¥0,5V |
Gleichstromübertragungsgenauigkeit bei 20°C | < ± 50 mV |
AC-Übertragungsgenauigkeit bei 20°C |
0 Hz bis 1 kHz: ± 1% 1 kHz bis 10 kHz: ¢5% bis +1% 10 kHz bis 20 kHz: ∼10% bis +1% |
Temperaturkoeffizient |
±50 ppm/°C (10 bis 65°C) ± 100 ppm/°C (~20 bis 10°C) |
Spannungsbandbreite | 3 dB bei 47 kHz (typisch) |
Phasenantwort |
< 14 μs, das entspricht: 1° bei 200 Hz 3° bei 600 Hz 5° bei 1 kHz 50° bei 10 kHz 100° bei 20 kHz |
Ausgangsimpedanz des sicheren Bereichs | < 20Ω |
Versorgungsspannung | 20 bis 35 V Gleichstrom |
Sicherheitsbeschreibung |
Terminals 3 bis 1 Uo=26,6V Io=94mA Po=0,66W Um = 253V rms oder dc Terminals 3 bis 2 Geräte, die keine Energie speichern, ≤ 1,5 V, ≤ 0,1 A und ≤ 25 mW |
Anmerkung |
Für Empfehlungen zur Montage siehe Gebrauchsanleitung von diesen Modulen. Aufgrund der hohen Leistungsauslastung ist die maximale Umgebung Temperatur für diese Module, wenn sie horizontal montiert sind Orientierung ist: • dicht verpackt bei 45°C • mindestens 10 mm zwischen 55°C |
