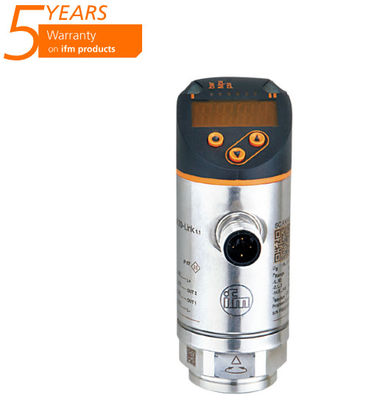

IFM Druckmessgerät mit Anzeige PN2071 PN-250-SER14-MFRKG/US/ auf Lager

IFM Druckmessgerät mit Anzeige PN2071 PN-250-SER14-MFRKG/US/ auf Lager

• Zwei Schaltvorgänge, eine als IO-Link und eine als analoge Ausgabe programmierbar
• Rot/grünes Display zur eindeutigen Kennzeichnung des zulässigen Bereichs
• Die Prozessverbindung kann für eine optimale Ausrichtung gedreht werden
• Mit langfristiger Stabilität durch hohen Überlastschutz
• Robuste Konstruktion für den Einsatz in rauen Industrieumgebungen



  Merkmale des Erzeugnisses

  Anzahl der Eingänge und Ausgänge	Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
  Messbereich	0...250 bar 0...3625 PSI 0...25 MPa
  Prozessverbindung	mit Gewindeverbindung G 1/4 inneren Gewinde (DIN EN ISO 1179-2)

  Anwendung

  Besonderheit	Vergoldete Kontaktlinsen
  Meßelement	Metall-Dünnfoliezelle
  Anwendung	für industrielle Anwendungen
  Medien	Flüssigkeiten und Gase
  Durchschnittliche Temperatur[°C]	- 25 Jahre.80
  Min. Sprengdruck	1200 bar 17400 PSI 120 MPa
  Druckbewertung	500 bar 7250 PSI 50 MPa
  Vakuumwiderstand	-1000 mbar -0,1 MPa
  Druckart	relativer Druck

  Elektrische Daten

  Betriebsspannung[V]	18...30 DC; (zu SELV/PELV)
  Laufender Verbrauch- Ich weiß nicht.	< 35
  Min. Isolierwiderstand[MΩ]	100(500 V Gleichstrom)
  Schutzklasse	III. Die
  Umgekehrter Polaritätsschutz	- Ja, das ist es.
  Verzögerungszeit des Einsatzes[s]	0.3
  Integrierter Wachhund	- Ja, das ist es.

  Eingänge / Ausgänge

  Anzahl der Eingänge und Ausgänge

  Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

  Ausgabe

  Gesamtzahl der Ausgänge	2
  Ausgangssignal	Schaltsignal; analogues Signal; IO-Link; (konfigurierbar)
  Elektrotechnisches Design	PNP/NPN
  Anzahl der digitalen Ausgänge	2
  Ausgangsfunktion	normal geöffnet / normal geschlossen; (parametrierbar)
  Max. Spannungsabfallschaltleistung DC[V]	2
  Dauerstrom der Schaltleistung Gleichstrom- Ich weiß nicht.	250
  Wechselfrequenz Gleichstrom[Hz]	< 500
  Anzahl der analogen Ausgänge	1
  Analogstrom-Ausgang- Ich weiß nicht.	4Ich...20; (skalierbar 1:5)
  Max. Ladung[Ω]	500
  Analogspannungsausgang[V]	0Ich...10; (skalierbar 1:5)
  Mindestlastwiderstand[Ω]	2000
  Kurzschlussschutz	- Ja, das ist es.
  Art des Kurzschlussschutzes	pulsiert
  Überlastschutz	- Ja, das ist es.

  Mess-/Einstellbereich

  Messbereich	0...250 bar 0...3625 PSI 0...25 MPa
  Analog-Startpunkt	0...200 Bar 0...2900 PSI 0...20 MPa
  Analog-Endpunkt	50...250 bar 725...3625 PSI 5...25 MPa

  Fabrik-Einstellung / CMPT = 2
  Einstellpunkt SP	1.5...250 bar 25...3625 PSI 0.15...25 MPa
  Rückstellpunkt rP	0.5...249 bar 10...3610 PSI 0.05Ich...24.9 MPa
  Min. Differenz zwischen SP und rP	1.5 bar 15 PSI 0.15 MPa
  In Schritten	0.5 bar 5 PSI 00,05 MPa

  Status_B Hohe Auflösung / CMPT = 3
  Einstellpunkt SP	1.6...250 bar 23...3626 PSI 0.16...25 MPa
  Rückstellpunkt rP	0.5...249 bar 8...3611 PSI 0.05Ich...24.9 MPa
  Min. Differenz zwischen SP und rP	1.1 Bar 15 PSI 0.11 MPa
  In Schritten	0.1 Bar 1 PSI 00,01 MPa

  Genauigkeit / Abweichungen

  Genauigkeit des Schaltpunktes[% der Spannweite]	< ± 0,4(Abschalten von 1:1)
  Wiederholbarkeit[% der Spannweite]	< ± 0,1; (bei Temperaturschwankungen < 10 K; Umdrehen 1:1)
  Abweichung der Merkmale[% der Spannweite]	Der Prüfstand ist in der Lage, die Prüfungen zu überprüfen, wenn der Prüfstand nicht in der Lage ist, den Prüfstand zu kontrollieren.1BFSL = Best Fit Straight Line; LS = Grenzwert-Einstellung
  Abweichung der Hysterese[% der Spannweite]	< ± 0,1(Abschalten von 1:1)
  Langfristige Stabilität[% der Spannweite]	< ± 0,05(Abschalten 1:1· pro 6 Monate)
  Temperaturkoeffizient Nullpunkt[% der Spannweite / 10 K]	0,2; (-25...80 °C)
  Temperaturkoeffizientspannweite[% der Spannweite / 10 K]	0,2; (-25...80 °C)
  Anmerkungen zur Genauigkeit / Abweichung	Schaltpunktgenauigkeit, Linearitätsfehler unter DNV GL: < ± 1%: < ± 1%

  Antwortzeiten

  Reaktionszeit[ms]	< 1.5
  Verzögerungszeit programmierbar[s]	0Ich...50
  Dämpfungsprozesswert dAP[s]	0Ich...4
  Dämpfung für den analogen Ausgang dAA[s]	0Ich...4
  Max. Reaktionszeit analoger Ausgang[ms]	3

  Software / Programmierung

  Einstellungsoptionen für Parameter

  Hysterese / Fenster; normalerweise geöffnet / normalerweise geschlossen; Einschalt-/Ausschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang

  Schnittstellen

  Kommunikationsschnittstelle	IO-Link
  Übertragungsart	COM2 (38,4 kBaud)
  Überarbeitung von IO-Link	1.1
  SDCI-Standard	IEC 61131-9
  SIO-Modus	- Ja, das ist es.
  Erforderlicher Haupthafentyp	A; (wenn Pin 2 nicht angeschlossen ist: B)
  Unterstützte Geräte-IDs	Art des Vorgangs DeviceID Fabrik-Einstellung / CMPT = 2 460 Status_B Hohe Auflösung / CMPT = 3 639
  Anmerkung	Weitere Informationen finden Sie in der IODD-PDF-Datei unter "Downloads".

  Fabrik-Einstellung / CMPT = 2
  Profile	Intelligenter Sensor: Variable für die Verarbeitung von Daten; Identifizierung und Diagnose von Geräten
  Min. Prozesszykluszeit[ms]	2.3
  IO-Link Auflösungsdruck[Strahl]	0.1
  IO-Link-Prozessdaten (zyklisch)	Funktion Bitlänge Druck 14 Informationen zur binären Umschaltung 2
  IO-Link-Funktionen (acyclic)	Anwendungsspezifische Markierung

  Status_B Hohe Auflösung / CMPT = 3
  Profile	Intelligenter Sensor ED2: Digitaler Messsensor (0x000A), Identifizierung und Diagnose (0x4000)
  Min. Prozesszykluszeit[ms]	3
  IO-Link Auflösungsdruck[Strahl]	0.1
  IO-Link-Prozessdaten (zyklisch)	Funktion Bitlänge Druck 16 Status des Geräts 4 Informationen zur binären Umschaltung 2
  IO-Link-Funktionen (acyclic)	Anwendungsspezifische Markierung

  Betriebsbedingungen

  Umgebungstemperatur[°C]	- 25 Jahre.80
  Lagertemperatur[°C]	- Vierzig...100
  Schutz	IP 65; IP 67

•
