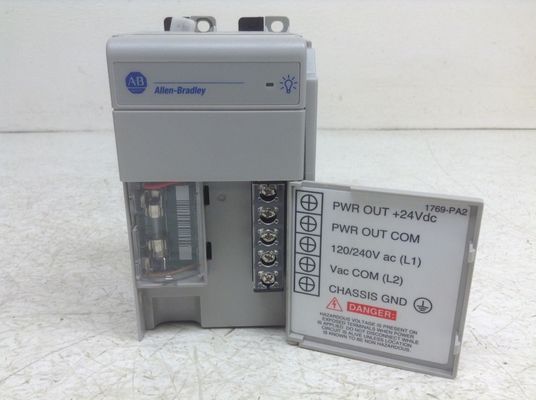

1769-PA2 CompactLogix Stromversorgungsmodul

Beschreibung: Die 1769-PA2 ist eine 1769 CompactLogix Stromversorgung.Es hat eine Leistung von 2.0A bei 5,0V und 0,8A bei 24VDC.

Die 1769-PA2 ist eine CompactLogix I/O-Stromversorgung. Diese Stromversorgung wird hauptsächlich als I/O-Stromversorgung verwendet, die in einer CompactLogix-Versammlung oder in einer Erweiterungsanlage installiert wird.Es versorgt die an einem System installierten Module in beiden Richtungen angeschlossenen Module mit Strom unter Berücksichtigung der erforderlichen Stromversorgungsdistanz.

Bei Installation entlang einer CompactLogix-Controller-Anlage Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysAuf beiden Seiten dieser Stromversorgung können bis zu acht (8) 1769 Module installiert werden.

Der erforderliche Eingangsspannungsbereich für diese Stromversorgung beträgt 85-265 VAC mit einer Frequenz von 47-63 Hz. Sie verfügt über eine Stromkapazität von 2,0 A bei 5 VDC und 0,8 A bei 24 VDC.Dieses Modul ist mit einer internen Sicherung ausgestattet, die durch Wickmann 19195-3 ersetzt werden kann..15A oder Littelfuse 02183.15MXP.

Diese Stromversorgung hat eine Dimension von 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 Zoll) und ein ungefähres Gewicht von 525 g (1,16 lb).Dieses Stromversorgungsmodul unterstützt auch die Montage an einem DIN oder direkt an einer Montageplatte.

Diese Stromversorgung ist UL Listed for Class 1, Division 2 Group A,B,C,D Hazardous Locations, zertifiziert für die USA und Kanada.AS/NZS CISPR 11■ Industrieemissionen und EMV-Richtlinie 2004/108/EG der Europäischen Union.

Die 1769-PA2 ist eine 1769 CompactLogix Stromversorgung, hergestellt von.

Bei der Montage des 1769-PA2 muß zwischen dem Gerät und der nahegelegenen Ausrüstung ein Abstand von 50 mm bestehen, damit es richtig belüftet wird.Stellen Sie sicher, dass keine statischeBei der Installation oder im Betrieb ist eine übermäßige Hitze zu vermeiden, da dies zu Schäden am gesamten Stromversorgungsmodul führen kann.Wenn die Umgebungstemperatur übermäßig hoch istDas Modul 1769-PA2 ist eine offene Stromversorgung ohne Gehäuse.
Die 1769-PA2-Stromversorgung kann auch auf einer DIN-Schiene montiert werden. Ein wichtiges Merkmal bei der Installation dieses Stromversorgungsmoduls ist, dass es geerdet werden muss.Ein 14 AWG-Draht muss verwendet werden und die Leitungen so kurz wie möglich gehalten werden.Der empfohlene Drahttyp ist ein Kupferdraht mit einem Widerstand von mindestens 90°C.Es wird empfohlen, die kompakte I/O-Erweiterungsanlage 1769-PA2 in einem Gehäuse zu platzieren, das das Modul vor korrosiver Atmosphäre oder Schadstoffen schützt, die möglicherweise aus der freien Luft kommenWird es in einem Gehäuse verwendet, wird die Verwendung von Klimaanlagen empfohlen, um die Hitze um das Gehäuse herum zu bekämpfen.Die kompakte I/O-Erweiterungs-Stromversorgung 1769-PA2 ist mit einer Sicherung ausgestattet, die Schutz vor abnormalen Leitungsübergangsströmen und Kurzschlussströmen bietetDas 1769-PA2-Modul läuft mit 120 bis 240 Volt Wechselstrom mit einer Frequenz zwischen 47 und 63 Hertz.Erleichterung der Verschiffung.
