Dichtung PMD75-ACA7FB3DAAU Differenzdruck Deltabar PMD75 FKM Viton

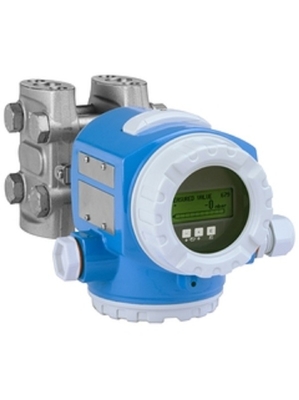

PMD75-ACA7FB3DAAU Differenzdruck Deltabar PMD75

Genehmigung: Nichtgefährliches Gebiet
Ausgang; Betrieb: C 4-20mA HART; im Inneren
Gehäuse; Versiegelung der Abdeckung; Kabelbeförderung: A T14 Alu IP66/67 NEMA6P; EPDM; M20-Kranze, T14 = Seitenabdeckung (Ex d > M20-Faden)
Nennbereich; Zellmaterial; PN: 7F 500mbar/50kPa/7,5psi; 316L; 160bar/16MPa/2400psi
Kalibrierung; Einheit: B **Anpassung; siehe zusätzliche Spezifikation.
Membranmaterial: 3 Monel
Prozessverbindung: D NPT1/4-18 IEC61518 UNF7/16-20, 316L einschließlich 2 Ventilen, 316L
Siegel: Ein FKM Viton
Zusätzliche Option 1: A Nicht ausgewählt
Zusätzliche Option 2: U Montageklammer, Wand/Rohr, 316L, Schwerlastbau
Einzelheiten:Wert für den unteren Bereich: -10 mbar
Höchster Bereich: 300 mbar
Messcharakteristik: linear
Anzeige bei 4mA (nur HART): null
Anzeige bei 20mA (nur HART): null
Anzeigeeinheit: null

Spezifikationen auf einen Blick
Genauigkeit
Standard: 0,05%
Platin: bis zu 0,035%
Maximaler Messfehler
0,075%
"PLATINUM" 0,05%
Prozesstemperatur
-40 °C bis 85 °C
(-40 °F...185 °F)
Durchschnittlicher Temperaturbereich
Temperaturgradient aus Druckleitungen
Druckmessbereich
10 mbar... 250 bar
0,15 psi...3750 psi
Prozessdruck / maximale Überdruckgrenze
420 bar (6300 psi)
Hauptbefeuchtete Teile
Legierung C276
316L
Monel
Tantal
Max. Messdistanz
400 m (1.312 ft) H2O
Max. Prozessdruck
max. 420 bar
(max. 6091 psi)
Materialprozessmembran
316L, Legierung C
Tantal
Gold-Rhodium
Messzelle
10 mbar... 250 bar
0,15 psi...3750 psi

Anwendungsbereich
Der Differenzdrucktransmitter Deltabar PMD75 mit piezoresistivem Sensor und geschweißter Metallmembran wird in allen Industriezweigen zur kontinuierlichen Messung von Flüssigkeiten, Dämpfen und Gasen eingesetzt.Der 3-Taste-Betrieb ermöglicht eine einfache und zuverlässige Inbetriebnahme und BedienungDas integrierte HistoROM-Datenmodul ermöglicht eine einfache Verwaltung von Prozess- und Geräteparametern.
Für die Messung von Niveau, Volumen oder Masse in Flüssigkeiten, Differentialdrucküberwachung sowie Durchflussmessung (Volumen- oder Massenfluss) in Verbindung mit Primärelementen in Gasen, Dämpfen und Flüssigkeiten.

• Prozessverbindungen: Fäden
• Prozesstemperatur: -40 bis +85°C (-40 bis +185°F)
• Messbereiche: 0,25mbar bis 40bar (0,0036 bis 600psi)
• Genauigkeit: ±0,05%, "Platin" ±0,035% (optional)
• Internationale Explosionsschutzbescheinigungen, Überfüllungshemmung WHG, SIL, Hygienegenehmigungen, Schiffsgenehmigungen

Vorteile

• Beste Genauigkeit, Reproduzierbarkeit und Langzeitstabilität
• Höchste Sicherheit durch gasdichte Durchleitung mit Fähigkeiten bis SIL2/3, nach IEC 61508 zertifiziert
• Einfache Menü-geführte Inbetriebnahme über lokale Anzeige, 4 bis 20mA mit HART, PROFIBUS PA, FOUNDATION Fieldbus
• HistoROM-Datenmanagementkonzept für eine schnelle und einfache Inbetriebnahme, Wartung und Diagnose
• Kosteneinsparungen durch modulares Konzept für den einfachen Austausch von Sensoren, Displays oder Elektronik
• Überlastbeständigkeit bis zu 420bar / 42MPa / 6300psi, funktionsüberwacht
• Nahtlose und unabhängige Systemintegration (HART/PA/FF)
