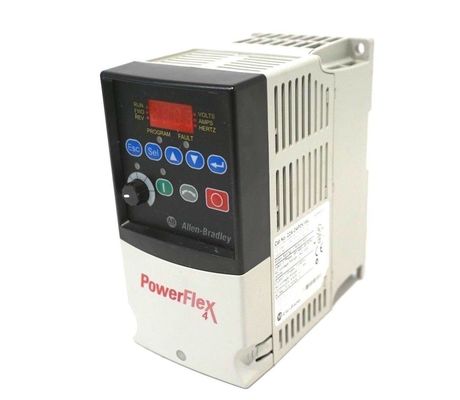

PowerFlex 4 Wechselfrequenzantrieb 22A-D4P0N104

Spannungstoleranz:
Frequenztoleranz:
Verschiebungsleistungsfaktor:
Maximale Kurzschlussfestigkeit:

120 V, 200…240 V, 380…480 V, 460…600 V: ±10 %
48…63 Hz
0,98 über den gesamten Geschwindigkeitsbereich
100.000 Ampere symmetrisch

Digital
SRC-Modus (Quelle):
SNK-Modus (Senke):
Analog
4…20 mA Analog:
0…10 V DC Analog:
Externer Topf:

Eingangsstrom = 6 mA
18…24V = Ein, 0…6V = Aus
0…6V = Ein, 18…24V = Aus
250 Ohm Eingangsimpedanz
100 kOhm Eingangsimpedanz
1…10 kOhm, mindestens 2 Watt

Steuerausgang – programmierbar
Ausgänge
(Form C-Relais)

Widerstandsbewertung
Opto-Ausgänge:
Analoge Ausgänge:
Induktive Bewertung
Opto-Ausgänge:
Analoge Ausgänge:

3,0 A bei 30 V DC, 3,0 A bei 125 V AC, 3,0 A bei 240 V AC
30 V Gleichstrom, 50 mA
10 Bit, 0 bis 10 V, mindestens 1 kOhm
0,5 A bei 30 V DC, 0,5 A bei 125 V AC, 0,5 A bei 240 V AC
Nicht induktiv
10 Bit, 4…20 mA, maximal 525 Ohm

Empfohlener Sicherungstyp:
Empfohlene Leistungsschalter:

UL-Klasse J, CC, T oder Typ BS88; 600 V (550 V) oder gleichwertig.
HMCP-Leistungsschalter oder gleichwertig.


Motorschutz:
Überstrom:
Kontrollieren Sie die Fahrt durch:
Fehlerfreie Power Ride Through:

I2 t Überlastschutz, 150 % für 60 Sek., 200 % für 3 Sek. (bietet Schutz der Klasse 10)
200 % Hardware-Grenze, 300 % sofortiger Fehler
Die minimale Durchfahrtszeit beträgt 0,5 Sekunden. - typischer Wert ist 2 Sekunden
100 Millisekunden


Interner Brems-IGBT in allen Nennwerten enthalten.

Höhe:
Lagertemperatur:
Atmosphäre:
Relative Luftfeuchtigkeit:
Schock (im Betrieb):
Vibration (im Betrieb):

Maximal 1000 m (3300 Fuß) ohne Leistungsminderung
–40 bis 85 Grad C (–40 bis 185 Grad F)
Wichtig:Der Antrieb darf nicht in einem Bereich installiert werden, in dem die Umgebungsatmosphäre flüchtige oder flüchtige Stoffe enthält
korrosive Gase, Dämpfe oder Staub. Wenn das Laufwerk für einen bestimmten Zeitraum nicht installiert werden soll, muss dies geschehen
an einem Ort gelagert werden, an dem es keiner korrosiven Atmosphäre ausgesetzt ist.
0 bis 95 % nicht kondensierend
15G Spitze für 11 ms Dauer (±1,0 ms)
1G Spitze, 5 bis 2000 Hz

Frequenzgenauigkeit:
Geschwindigkeitsregulierung:
Stoppmodi:
Beschleunigung/Verzögerung:
Intermittierende Überlastung:
Elektronischer Motorüberlastschutz:


Digitaler Eingang: Innerhalb von ±0,05 % der eingestellten Ausgangsfrequenz.
Analogeingang: Innerhalb von 0,5 % der maximalen Ausgangsfrequenz.
Analogausgang: ±2 % des Skalenendwerts, 10-Bit-Auflösung.
Offener Regelkreis mit Schlupfkompensation: ±2 % der Grundgeschwindigkeit über einen Geschwindigkeitsbereich von 40:1. 1 % der Grundgeschwindigkeit
über einen Geschwindigkeitsbereich von 60:1.
Mehrere programmierbare Stoppmodi, darunter Rampe, Leerlauf, Gleichstrombremse, Rampe zum Halten und S-Kurve.
Zwei unabhängig programmierbare Beschleunigungs- und Verzögerungszeiten. Jede Zeit kann von 0 bis 600 programmiert werden
Sekunden in Schritten von 0,1 Sekunden.
150 % Überlastfähigkeit für bis zu 1 Minute, 200 % Überlastfähigkeit für bis zu 3 Sekunden.
Bietet Motorüberlastschutz der Klasse 10 gemäß NEC Artikel 430 und Motorübertemperaturschutz
Schutz gemäß NEC Artikel 430.126 (A) (2). UL 508C-Datei 29572.
