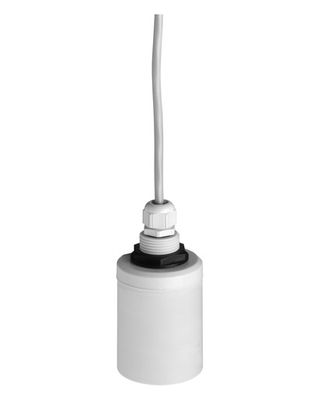

Endress+Hauser FDU91-RG2AA Ultraschallmessung Zeit des Fluges Prosonic

Endress+Hauser FDU91-RG2AA Ultraschallmessung Zeit des Fluges Prosonic

Beschreibung:

Ultraschallsensor zur Messung von Niveaus und Durchfluss für den Anschluss an FMU9x (Messbereich bis 10 m)

Produktbezeichnung: Prosonic S FDU91

Erweiterter Bestellcode: FDU91-RG2AA

R-Zulassung: Nichtgefährliches Gebiet

G-Prozessverbindung: Gewinde ISO228 G1, PVDF

2-Kabellänge:10m/32ft

A-Heizung:W/o

A- Zusätzliche Option: Grundversion

Versandgewicht: 2 kg

Zusätzliche Informationen:

Der Ultraschallsensor FDU91 für die kontinuierliche, berührungslose und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlamm und pulverförmigen bis groben Schüttstoffen.Aber auch für die Durchflussmessung in offenen Kanälen und MessdämmenDie Messung wird durch die dielektrische Konstante, Dichte oder Luftfeuchtigkeit nicht beeinflusst und auch nicht durch Aufbau aufgrund der Selbstreinigungseffekte der Sensoren beeinflusst.Höchstmessbereich in Flüssigkeiten 10 m (33 ft), Feststoffe 5 m (16 Fuß).

Vorteile

Ein integrierter Temperatursensor für die Korrektur der Flugzeit. Genaue Messungen sind auch bei Temperaturänderungen möglich

Hermetisch geschweißter PVDF-Sensor für höchste chemische Beständigkeit

Für raue Umgebungsbedingungen geeignet, da sie vom Sender getrennt installiert sind
(bis zu 300 m)

Verringerte Aufbaufähigkeit aufgrund der selbstreinigenden Wirkung

Integrierte automatische Sensorerkennung für die Sendegeräte FMU90/FMU95 zur einfachen Inbetriebnahme

Wetter- und Überschwemmungssicherheit (IP 68)

Integrierte Heizung gegen Eisaufbau am Sensor (optional) sorgt für eine zuverlässige Messung

Weniger zeigen

Anwendungsbereich

Sensor zur kontinuierlichen, berührungslosen Messung des Flüssigkeitsniveaus und der Schüttstoffe in Silos, auf Gürteln, Lagern und in Brechern.üblicherweise bei Messungen in niedrigen Strukturhöhen verwendet.

Prozessverbindung: Thread

Temperatur: -40 bis +80°C (-40 bis +176°F)

Druck: +0,7 bis +4bar (+10 bis +58psi)

Maximaler Messbereich: Flüssigkeiten 10 m (33 ft), Feststoffe 5 m (16 ft)

Abstand zum Blockieren: 0,3 m (1 ft)

Internationale Explosionsschutzbescheinigungen

Weniger zeigen

Merkmale und Spezifikationen

Kontinuierlich / Feststoffe
Kontinuierlich / Flüssigkeiten
Flüssigkeiten
Meßprinzip
Ultraschall

Eigenschaft / Anwendung
Getrennte Version mit Feldgehäuse oder Top-Hat-Rail-Gehäuse für die Instrumenten des Steuerschranks, 300 m zwischen Sensor und Sender

Versorgung / Kommunikation
4-Draht (HART, Profibus DP)

Genauigkeit
+/- 2 mm + 0,17% der Messdistanz

Umgebungstemperatur
-40 °C... 80 °C
(-40 °F... 176 °F)

Prozesstemperatur
-40 °C... 80 °C
(-40 °F... 176 °F)

Prozessdruck absolut / maximale Überdruckgrenze
0.7 bar... 4 bar Bauchmuskeln
(10 PSI... 58 PSI)

Hauptbefeuchtete Teile
PVDF (ganz geschweißt IP68 / NEMA 6P)

Prozessverbindung
G / NPT 1"

Blockierabstand
0.3 m (1 Fuß)

Max. Messdistanz
5 m (16 ft)

Kommunikation
Übertrager:
4... 20 mA HART
Profibus DP

Zertifikate / Genehmigungen
Die Kommission kann die Mitgliedstaaten auffordern, die erforderlichen Maßnahmen zu ergreifen, um die Anwendung der Verordnung (EG) Nr. 45/2001 zu verhindern.

Auswahlmöglichkeiten

Zweiter 4...20mA Ausgang

Komponenten
Übertrager: FMU90
