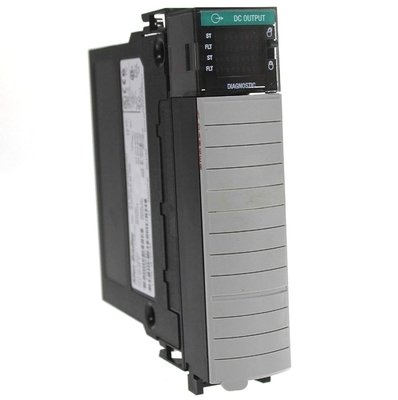

1756-OB16D ControlLogix 16 Pt 24VDC D/O Modul Allen Bradley

Allen-Bradley 1756-0B1 6D ist ein ControlLogix DC-Diagnose-Ausgabe-Modul. Es hat 16 diagnostische Eingänge, jede Gruppe von 8 Punkten auf der Grundlage jeder Punktzahl verschmolzen.Sie können es in jedem verfügbaren Slot in einem Controllogix-kompatiblen Chassis installieren. Allerdings ist hierfür ein 36-Bit-abnehmbares Verkabelungsboxgehäuse (RTB) erforderlich. Das RTB kann TBCH von 1756 oder TBS6H von 1756 sein.Sicherstellen, dass das Fahrwerk und die Stromversorgung installiert und geerdet sind.

Das 1756-0B1 6D-Modul hat folgende Eigenschaften mit anderen Ausgangsmodulen: Ausgangsdaten-Echo, mehrfache Ausgangspunktdichte, konfigurierbare Punktniveau-Ausgangszustände, elektronische Verschmelzung,und isolierte und nicht isolierte Ausgangsmodule. Es ermöglicht Ihnen auch, verschiedene Funktionen des Moduls zu konfigurieren, insbesondere No-Load-Erkennung, Ausgangsverifizierungserkennung, Ausgangszustand im Fehlermodus, Ausgangszustand im Programmmodus,Übergang vom Programmzustand zum Fehlerzustand, und diagnostische Schlösser.

Die Kurzschlagdiagnosefunktion des 1756-0B1 6D-Moduls beträgt 8 Ampere bei 180 ms (Minimum) und 10 Ampere bei 120 ms (Minimum).und die Ausgabeüberprüfung wird nur für die Erkennung des Status verwendetDas Modul ermöglicht es Ihnen auch, den Fehlerzustand jedes Punktes und den Programmmoduszustand jedes Punktes zu konfigurieren.wobei der Standardwert auf "off" und die anderen Optionen auf "on" und "hold last" gesetzt ist. Dieses Ausgangsmodul hat einen Betriebsspannungsbereich von 19.2 bis 30 Volt Gleichspannung und 24 Volt Gleichspannung. Außerdem hat er einen Mindestlaststrom von 3 mA pro Punkt, einen maximalen Ausfallstrom von 1 mA pro Punkt und eine Gleichspannung von 1.2 V (mit einem Spannungsabfall von höchstens 2 A)Der Backplane-Strom beträgt 140 mA bei 24 V Gleichstrom, 250 mA bei 5,1 V Gleichstrom und die gesamte Backplane-Leistung beträgt 4,64 Watt.Seine lineare abgeschwächte Ausgangsströmung beträgt bis zu 2 A bei 30 Grad Celsius (80 Grad Fahrenheit), 1 A pro Punkt bei 60 Grad Celsius (140 Grad Fahrenheit) und 8 A pro Modul bei 30 Grad Celsius und 4 A bei 60 Grad Celsius.Der Überspannungsstrom an jedem Punkt 1756-0B1 6D beträgt 4A für jedes 10 ms-Modul und kann mehrmals pro Sekunde wiederholtDie Isolationsspannung zwischen der Gruppe und dem Benutzer und dem System wurde für 1 Sekunde bei 2546 V mit einer maximalen Dauerspannung von 250 V für beide getestet.

Es verfügt über eine Nenn-Ausgangsverzögerungszeit von 55 s, eine maximale Zeitspanne von 1 ms zwischen Schalten und Einschalten, einen Nennwert von 630 s und eine maximale Zeitspanne von 5 ms zwischen Einschalten und Ausschalten.Die Betriebstemperatur liegt zwischen 0 und 60 Grad Celsius und die Lagertemperatur zwischen -40 und 85 Grad Celsius.
