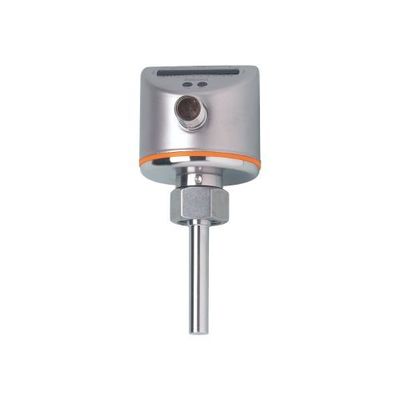

Thermisches IFM Strömungsschalter Monitor des Flusses SI5010
Teilnummer: SI5010
Produkt-Name: Thermischer Strömungsschalter
Oirgin: Deutschland
Hersteller: IFM
Spezifikation
Zuverlässige Überwachung von Flüssigkeiten und von Gasen in den Rohren
Variable Prozessverbindung unter Verwendung der Adapter
Einfache Einstellung der Gabelungen für schnelles - Satz - oben
Robuste Edelstahlwohnung für Gebrauch in der rauen industriellen Umwelt
LED-Balkendiagramm für Anzeichen über Gabelung und Fluss
Produkte Eigenschaften:
Zahl von Input und von Ertrag nummerieren von den Digitalergebnisen: 1
Prozessverbindung M18 x Innengewinde 1,5
Anwendung
Medien-Flüssigkeiten; Gase
Mittlere Temperatur [°C] -25… 80
Druckbewertung [Stange] 300
MAWP (für Anwendungen entsprechend CRN) [Stange] 208
Flüssigkeiten
Mittlere Temperatur [°C] -25… 80
Gase
Mittlere Temperatur [°C] -25… 80
Elektrische Daten
Funktionierenspannung [V] DC 18… 36
Stromaufnahme [MA]< 60="">
Schutzklasse III
Rückpolaritätsschutz ja
Macht-auf Verzögerungszeit [s] 10
Input/Ertrag
Zahl von Input und von Ertrag nummerieren von den Digitalergebnisen: 1
Ertrag
Gesamtzahl von Ertrag 1
Ausgangssignalschaltsignal; IO-Verbindung; (konfigurierbar)
Elektrischer Entwurf PNP
Zahl von Digitalergebnisen 1
Normalerweise offenes der Ausgabefunktion/schloss; (konfigurierbar)
Max. Spannungsabfallschaltung gab DC [V] 2,5 aus
Dauerhafte gegenwärtige Bewertung zugeschalteten Ertrag DCs [MA] 250
Kurzschlusssicherung ja
Art der Kurzschlusssicherung ja (nicht-verriegelnd)
Überlastschutz ja
Messen/Einstellbereich
Flüssigkeiten
Einstellbereich [cm/s] 3… 300
Größte Empfindlichkeit [cm/s] 3… 100
Gase
Einstellbereich [cm/s] 200… 3000
Größte Empfindlichkeit [cm/s] 200… 800
Genauigkeit/Abweichungen
Wiederholbarkeit [cm/s] 1… 5
Anmerkung über Wiederholbarkeit für Wasser 5… 100 cm/s; °C 25
Werkseinstellung
Temperaturantrieb [cm/s x 1/K] 0,1; (für Wasser 5… 100 cm/s; °C) 10… 70
Max. Temperaturgradient des Mediums [K/min] 300
Gabelungsgenauigkeit [cm/s] ± 2… ± 10; (für Wasser 5… 100 cm/s; °C 25; Werkseinstellung)
Hysterese [cm/s] 2… 5; (für Wasser 5… 100 cm/s; °C 25; Werkseinstellung)
Reaktionszeiten
Flüssigkeiten
Antwortzeit [s] 1… 2; (für einen Temperaturgradienten: 1 K/min)
Gase
Antwortzeit [s] 1… 10
Software/Programmierung
Anpassung der Gabelungsdruckknöpfe
Schnittstellen
Kommunikationsschnittstelle IO-Verbindung
Getriebeart COM2 (kBaud 38,4)
IO-Verbindungsrevision 1,1
SDCI Standard-Iec 61131-9
Profil-intelligenter Sensor: Prozessdaten-Variable; Gerätekennung
SIO-Modus ja
Erforderliche Vorlagenportklasse A
Prozessdatenentsprechung 2
Prozessdatenzweiheit 2
Min. Prozesszykluszeit [Frau] 3
Gestützte DeviceIDs-Art der Operation DeviceID
Nichterfüllung 54
Betriebsbedingungen
Umgebende Temperatur [°C] -25… 80
Lagertemperatur [°C] -25… 100
Schutz IP 65; IP 67
Tests/Zustimmungen
EMC-LÄRM-EN 61000-6-2
LÄRM-EN 61000-6-3
Schockwiderstand LÄRM-Iec 60068-2-27 50 g (Frau 11)
Erschütterungswiderstand LÄRM-en 60068-2-6 20 g (55… 2000 Hz)
MTTF [Jahre] 298
Mechanische Daten
Gewicht [g] 248,5
Maße [Millimeter] M18 x 1,5
Fadenbezeichnung M18 x 1,5
Materieller Edelstahl (1,4404/316L); Edelstahl (1,4301/304); PC; PBT-GF20; EPDM/X
Edelstahl der Materialien (nassgemachte Teile) (1,4404/316L); O-Ring: Ufer A FKM 80
Prozessverbindung M18 x Innengewinde 1,5
Anzeigen/Bedienelemente
Zeigen Sie Funktion 10 x LED, DreiFARBE an
Anmerkungen
PC der Satzquantität 1.
Elektrische Verbindung
Verbindungs-Verbindungsstück: 1 x M12
