Produktdetails:
Zahlung und Versand AGB:
|
Hersteller: | ABB | Ursprung: | Deutschland |
---|---|---|---|

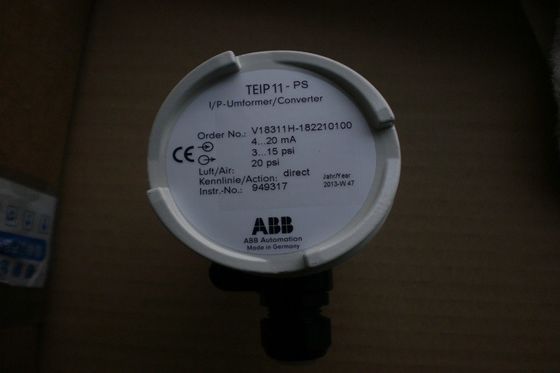

Produkt-Beschreibung: | I-/Psignalwandler für Standardsignale | Explosionsschutz: | ohne Explosionsschutz |
Entwurf: | Aluminium, IP 65 | Eingangssignal: | 4… 20 MA |
Ausgangssignal: | 3… 15 P/in | Eigenschaft: | Direkte Aktion |
Umgebende Temperatur: | -40… + °C 85 | ||
Markieren: | 15 Ventil-Stellwerk P/in ABB,Ventil-Stellwerk I P ABB,V18311H 182210100 |
Beschreibung:
Technische Daten
Input
Signalstrecke
0… 20 MA oder 4… 20 MA
0… 10 MA oder 10… 20 MA- oder 4… 12 MA- oder 12… 20ma
(andere Strecken auf Anfrage)
Eingangswiderstand
Ri = 260 Ohm bei 20 °C, TK + 0.4% /K
Überlastungsgrenze
30 MA (beziehen Sie sich auf Spezifikationen unter „Explosionsschutz“
für Geräte mit Explosionsschutzzustimmung)
Kapazitanz/Induktanz
geringfügig
Ertrag
Signalstrecke
0,2… 1 Stange oder 3… 15 P/in
0,4… 2 Stange oder 6… 30 P/in
(andere Strecken auf Anfrage)
Luftkapazität (Maximum)
≥ 5 kg/h = 4,1 Nm3 /h = scfm 2,4
Lastseigenschaft zu VDE/VDI 3520
≥ 0,95 kg/h = 0,9 Nm3 /h = 0,5 scfm
Luftzufuhr
Instrumentluft
geben Sie vom Öl, vom Wasser und vom Staub zu DIN/ISO 8573-1 frei
Verschmutzung und Ölanteile entsprechend Klasse 3
Taupunkt 10 K unterhalb der Betriebstemperatur
Versorgungsdruck
± 1,4 ± 0,1 Stange oder 20 1,5 P/in (für Stange des Ausgangssignals 1 oder 15 P/in)
± 2,5 ± 0,1 Stange oder 40 1,6 P/in (für Stange des Ausgangssignals 2 oder 30 P/in)
Luftverbrauch
≤ 0,2 kg/h = 0,16 Nm3 /h = 0,1 scfm
Übertragungsdaten und Einflüsse
Eigenschaft
linear, direkt oder Gegenaktion
Abweichung
≤ 0.5%
Hysterese
≤ 0.3%
Tote Zone
≤ 0.1%
Temperatur
≤ K 0.5%/10 zwischen °C -20 und +85
≤ K 2%/10 zwischen °C -55 und -20
Luftzufuhr
≤ 0.3%/0,1 StangenDruckschwankung
Körperschall
≤ 1% bis 10 g und 20… 80 Hz
Seismische Erschütterung
erfüllt Bedingungen zu Klasse LÄRM-Iecs 68-3-3 III für starkes und
stärkste Erdbeben
