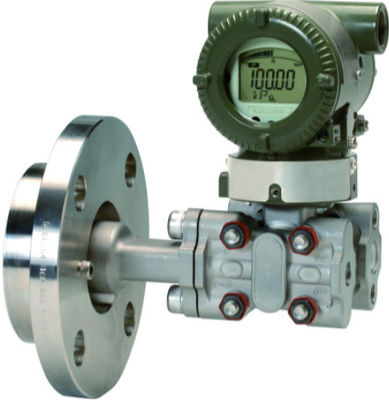

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

EJA210E-JMS4G Yokogawa mit Flansch befestigter Differenzdruckgeber

Produktvorteile:

1

2

3

4

5

6

Produktanwendungen:

1

2

3

4

5

Produktbeschreibung:

1

2

3

4

5

Produkteigenschaften:

• Hersteller: Yokogawa

• Produkt nein: EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Produktart: Mit Flansch befestigter Differenzdruckgeber EJA210E

• Ausgangssignal: J = 4 bis 20 MA DC mit digitaler Kommunikation (Protokoll des HIRSCHS 5/HART 7)

• Maßspanne (Kapsel): M = 1 zu 100kPa (4 bis 400 inH2O)

• Niederdruckseite machte Teilmaterial nass: S = Planflansch und Prozessverbindungsstück ASTM CF-8M, Kapsel Hastelloy C-276 (Membran), F316L SST, 316L SST (andere), Kapseldichtung teflonüberzogenes 316L SST, laufen aus,/Verschlussstopfen 316 SST

• Prozessverbindungen: 4 = mit 1/2 NPT weiblichem Prozessverbindungsstück

• Bolzen- und Nussmaterial Coverflange: G = 316L SST

• Installation: 9 = horizontale friedliche Art und linker Seitenhochdruck

• Verstärkergehäuse: 1 = Gussaluminiumlegierung

• Elektrische Verbindung: 7 = 1/2 NPT Frau, zwei elektrische Verbindungen mit einem blinden Stecker

• Integraler Indikator: D- = Digitalanzeige

• N = immer N

• Prozessverbindungsart: W = ebene Art

• Flanschbewertung: A1 = ANSI-Klasse 150

• Flanschgröße: 3 = 3 Zoll (80mm)

• Flanschmaterial: C = 316 SST

• DichtungsKontaktfläche: 2 = Ebene (keine Auszackung)

• Nassgemachtes Teilmaterial (Hochdruckseite): HW- = 316L-SST# Membran, 316 SST# andere

• Spülanschlussring: 0 = keine

• Erweiterung: 0 = keine

• Fülleflüssigkeit: B = für allgemeinen Gebrauch (Silikonöl), – 40 zur Prozesstemperatur 120°C, – 40 zur umgebenden Temperatur 85°C.

• Kalibrierungseinheiten: D4- = m-Kalibrierung (kgf/cm2 Einheit)

• Teflonfilm: TF1 = Membranschutz vor klebriger Prozessflüssigkeit durch den FEP-Teflonfilm befestigt mit fluoriertem Öl. Operationsstrecke: 20 zu 150°C, MPa 0 bis 2 (nicht anwendbar für Vakuumservice).

• Materielles Zertifikat: M1W = für ebene Art, Hochdruckseite: Prozessflansch, Block, Niederdruckseite: Planflansch, Prozessverbindungsstück

• Druckprüfung Leckprüfungszeugnis: T52 = ANSI-/JPIklasse 150 MPa 3 (430 P/in)

• Verdrahtete Umbauplatte: N4 = 316 SST-Umbauplatte verdrahtet auf Übermittler

• Gewicht: 8,3 Kilogramm

• Versandgewicht: 11 Kilogramm
